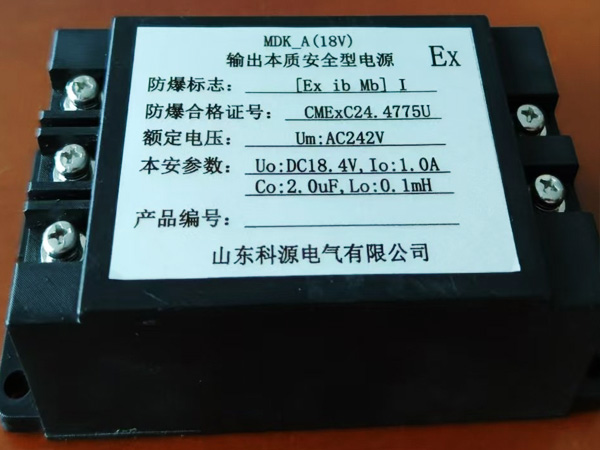

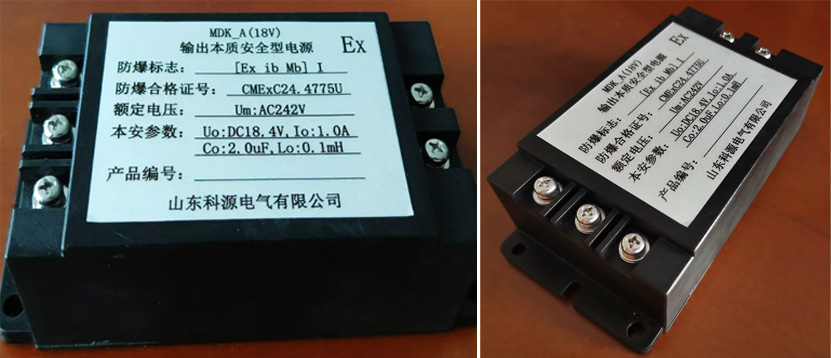

防爆合格證編號：CMExC24.4773U
CMExC24.4774U
CMExC24.4775U
特征描述：單路，基本輸出&體積
防爆標志：[Ex ib Mb]I
使用環境：用于向I類本質安全型設備提供電源,安裝于安全場合或隔爆腔內
輸入電壓：額定輸入AC110~242V（可波動范圍：AC85V~AC242V）
輸出參數：
輸入（V） | 額定電壓（V） | 較高開路電壓（V） | 較大輸出電流（A） | Co（uF） | Lo（mH） | 短路電流（A） | 峰峰值（mV） |
AC110~242V | 5 | 5.5 | 2 | 100 | 0.1 | 2 | ≤150 |
12 | 12.5 | 1.5 | 20 | 0.1 | 1.5 | ||
18 | 18.4 | 1.0 | 2.0 | 0.1 | 1.0 |
特點：1）具有雙重化過流過壓保護，雙重化的穩壓輸出功能；
2）小體積，寬輸入電壓范圍，性能穩定可靠；

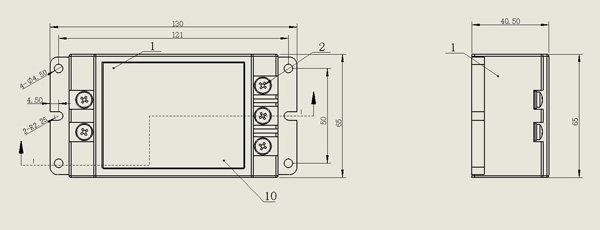

機械尺寸：130*65*40.5
安裝使用注意事項
（1）電源裝置應安裝在非危險場所（安裝在安全場所或置于隔爆腔內）。
（2）電源裝置通往現場（危險場所）的軟銅導線截面積必須大于0.5mm2。
（3）連接導線的絕緣強度應大于500V。
（4）電源裝置本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆，本安導線必須選用蘭色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設，采用各自保護套管。電源裝置的本安側，不允許混有其他電源，包括本安電路的電源。
（5）對電源裝置進行單獨通電調試時，必須注意電源裝置的型號，電源極性，電壓等級及電源裝置外殼界限端上的標號。
（6）嚴禁用兆歐表測電源裝置端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部的電源裝置接線。
（7）本電源裝置為整體膠封，若裝置內部模塊損壞需要更換時，需經過制造廠修理，經檢修后方能重新投入運行。
（8）當過流保護動作時，本電源裝置輸出為保護狀態，能量截止，在故障消失后，輸出自動恢復在正常值。
（9）電源裝置的安裝，使用和維護應嚴格遵照＜中華人民共和國爆炸危險場所電氣安全規程＞的有關條款。
