關鍵詞：報警、控制、以太網通訊、電源供應；多功能一體

 一、概述

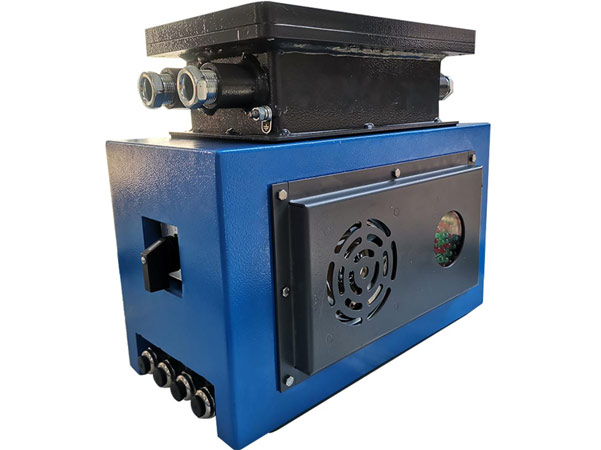

KXB127(E)礦用隔爆兼本安型聲光報警控制箱（以下簡稱控制箱），為隔爆兼本安型設計，采用性能先進的工業級 MCU作主控制器，并配以高保真的語言發生芯片。芯片內存有多種不同的語音（可根據用戶需要修改語音），具有 CAN,RJ45通訊接口，可以對接人員防撞定位分站，熱釋型紅外傳感器，礦用本安型AI攝像儀；實現預警，停機等功能；用于采掘工作面大型設備、皮帶運輸巷、密閉墻作為電子圍欄配套使用，保護人員安全。能接收多種輸入信號；具有體積小、設計新穎、功能先進、一機多用等特點。

二、基本參數

2.1供電參數：

2.1.1額定電壓：AC127V2.1.2本安參數： Uo: DC 12.5V,Io:1.5 A,Co：20uF,Lo：0.1mH；（三路不供地）

   2.2.輸入信號：

a）4路本安型無源接點信號輸入；

b）4路非本安型無源接點信號輸入；

   2.3輸出信號

a）2路本安型無源接點信號輸出；

b）2路非本安型無源接點信號輸出；

   2.4通訊方式2.4.1 CAN通信（本安）：

a)傳輸方式：CAN；

b)數量：1路；

c)傳輸速率：10kbps；

d)傳輸距離：2km。

2.4.2網口通信（本安）：

a)傳輸方式：RJ45；

b)數量：1路；

c)傳輸速率小于等于100：10Mbps/100Mbps（自適應）；
d)大傳輸距離：100m。

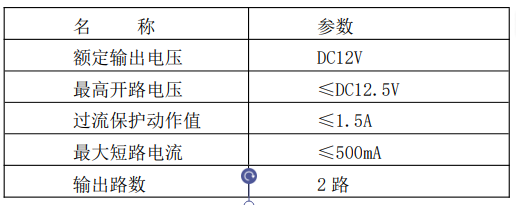

2.5電源輸出性能（本安）、

2.6語音報警聲級強度（1m遠處）：≥85dB(A)；

2.7光信號：黑暗中 20m遠處清晰可見；

三、主要功能。

控制箱具有 4路本安型無源開關量輸入接口，可接入 4路礦用本安型熱釋型紅外傳感器，實現人員進入?yún)^(qū)域報警；或者接入 2路礦用本安型攝像儀和礦用本安型熱成像攝像儀；具有 4路非本安無源接點信號輸入接口，可直接與其他防爆電氣開關量對接；具有 CAN,RJ45通訊接口，可與人員定位基 站通訊，實現定位，報警停機。

控制箱還具有 2路（本安）無源接點控制信號輸出，2路（非本安）無源接點信號輸出，方便控制各種設備。具有兩路備用本安電源，可為礦用本安型攝像儀和礦用本安型熱成像攝像儀提供電源。

現場人員進入采煤工作面刮板輸送機機頭、轉載機過橋破碎機入料口、掘進工作面掘進裝備、掘進工作面錨護裝備、掘進工作面輔助作業裝備、帶式輸送機，帶式輸送機的搭接部位、過橋架設部位、溜煤眼或煤倉口、密閉墻等預警區域時，控制箱自動觸發聲光報警提示;當人員進入危險區域時，自動停機并報警提示。
