一、概述

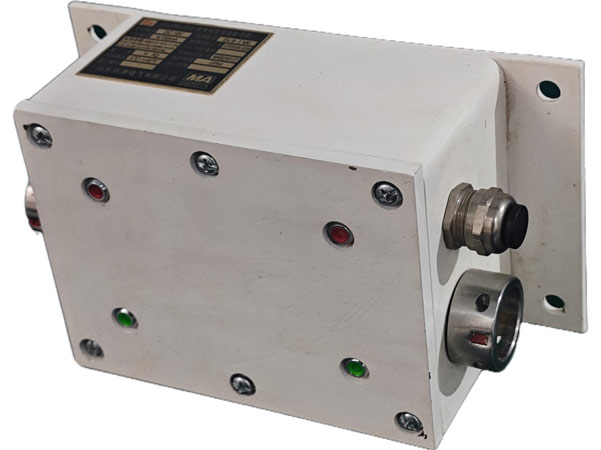

       KTC286-ZD礦用本安型多功能終端適用于煤礦井下，有甲烷、煤塵及爆炸性氣體的環境下，是 KTC316礦用通訊控制系統的組成部分，用在系統沿線的末端，作為一個系統數據通訊的結束點。檢測終端供電電壓，音頻信號等，并發送到控制臺，或者用于兩套系統尾尾連接時的音頻及數據的耦合。

二、技術特性

2.1供電電壓：18V；

2.2工作電流：IA：≤120mA；IB：≤70mA。

2.3音頻信號耦合：輸入 600mV(1000Hz時)，輸出：≥450mV（600Ω負載）。

2.4數據傳輸信號為 CAN信號；信號電壓幅度：1.0V（Vpp）～5（Vpp）。

2.5當終端電壓在正常工作電壓狀態下（≥14V），向主機發出工作電壓信號當終端電壓在欠壓狀態下（≤13.5V），向主機發出欠壓信號。

2.6功能：音頻信號耦合、數據傳輸、終端電壓檢測功能。
